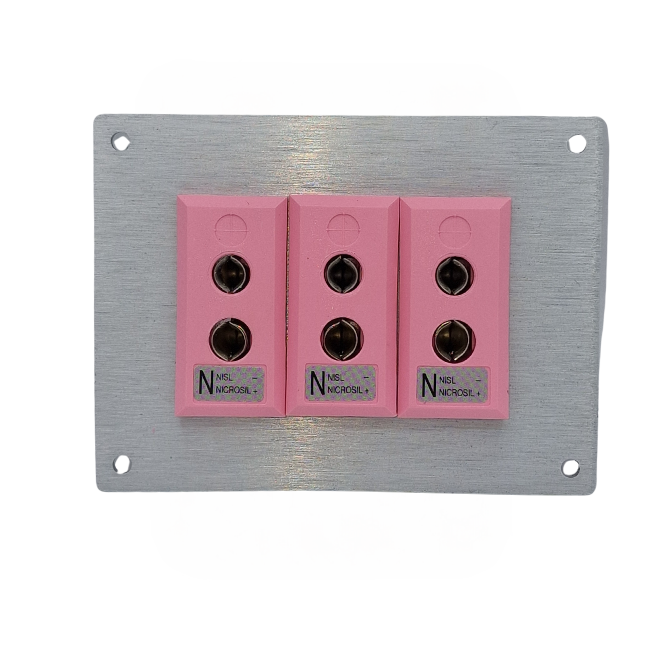

Connecteur de thermocouple Panneau en aluminium avec prises standard CEI de type N
Cambiar moneda
Panneaux de connecteur de thermocouple standard pr-assembls
Une gamme dassemblages de panneaux horizontaux standard pr-assembls conus pour tre utiliss avec des thermocouples ou des fils avec des fiches standard. Ils sont robustes et parfaits pour le montage dans les salles de contrle, les bancs dessai, les applications de laboratoire, les salles de contrle, etc. Ils prennent en charge les codes dtalonnage tels que K, J, T et n avec des prises de fil rapides et peuvent accueillir des circuits de 1 24 voies, avec une plage de temprature maximale allant jusqu +120C.
- Livr pr-quip avec des douilles de fascia standard
- 1 Circuits 24 voies
- talonnage de type K, J, T & N disponible
- Temprature maximale 120C
Applications typiques
- OEM
- Fabricants de panneaux dinstrumentation
- Salles de contrle
- Bancs dessai et patins
Tableau des tailles
| 1 VOIE - H66mm x L50mm | 2 VOIES - H66mm x L69mm | 3 VOIES - H66mm x L88mm | 4 VOIES - H66mm x L107mm |
| 5 VOIES - H66mm x L126mm | 6 VOIES - H66mm x L145mm | 8 VOIES - H66mm x L183mm | 10 VOIES - H66mm x L221mm |
12 VOIES - H66mm x 259mm | 16 VOIES - H111mm x L183mm | 18 VOIES - 111 mm x L202 mm | 20 VOIES - H111mm x L221mm |
| 24 VOIES - H111mm x L259mm |
Spcifications
| Description Générale | A selection of standard IEC pre-assembled thermocouple panels, 1-24 way, to suit your specific application. Accepts standard round pin plug connector. Nylon clip for quick, simple fixing to panel. |
|---|---|
| Type de thermocouple | N IEC |
| Taille du connecteur | Standard |
| Type de connecteur | Fascia Mounting Socket |
| Couleur | Pink |
| Max. Température | 120°C |
| +Contact positif | Nickel / Chromium / Silicon |
| -Contact négatif | Nickel Silicon |
| Normes respectées | BS EN 50212:1997. RoHS |
3D Animation of Standard IEC Thermocouple Connector Fascia Socket From Labfacility
Standard Rectangular Fascia Socket IEC *Standard thermocouple fascia mounting socket with clip Panel mounting *Accepts standard round pin plug connectors *Nylon clip for quick, simple fixing to panel *All fascia mounting sockets are polarised by means of unequally sized pins *Colour coded in accordance with IEC specification *Max temperature 120°C About Labfacility Formed in 1971, Labfacility specialises in the field of Temperature and Process Measurement. We are the largest UK manufacturer of both temperature sensors and thermocouple connectors. Quality and Service are key elements in the continued growth of Labfacility; technical support is always freely available from our experienced technical sales teams and the company has ISO9001 accreditation. Labfacility specialises in the manufacture of Temperature Sensors, Thermocouple Connectors and Precision Electronic Thermometers (Tempmaster PRO & Labcal PRO), and also stocks a vast range of Thermocouple Wire and Cable. visit www.labfacility.com
